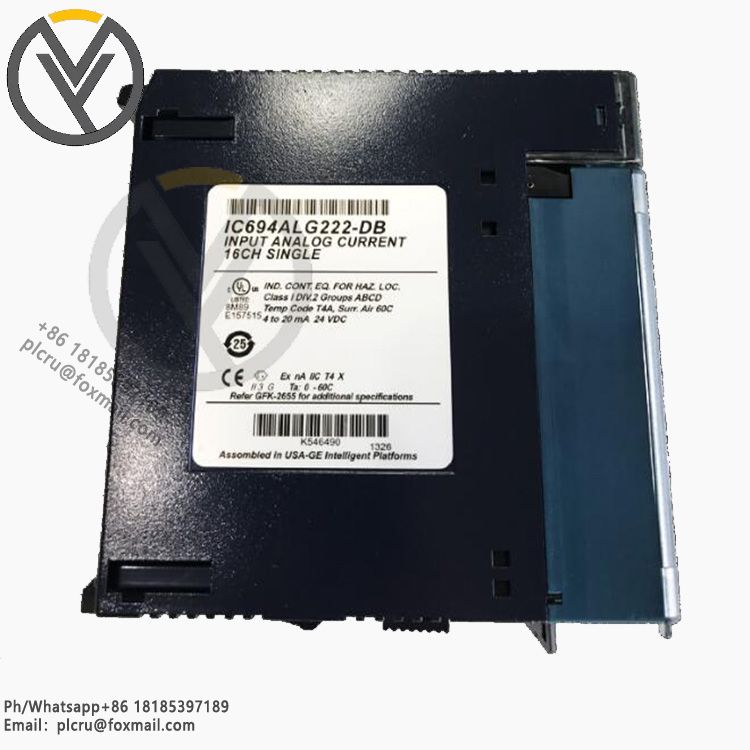

Emerson IC694ALG222GE RX3i模拟输入模块

Emerson IC694ALG222GE RX3i模拟输入模块是一款专为PACSystem RX3i平台设计的输入模块，具有高性能和高级诊断功能。以下是对该模块的详细解析：

一、基本信息

• 型号：IC694ALG222GE
• 平台：PACSystem RX3i
• 品牌：艾默生（Emerson），原由GE Intelligent Platforms提供

二、技术规格

1. 输入通道：
• 单端接线：多达16个电压输入通道。单端接线以地线为参考，信号线端接至模块的输入端子，而公共线连接至接地端子。这种配置对电磁干扰（EMI）的抵抗力较弱，因此不应用于嘈杂的环境或没有重新布线的旧布线系统。
• 差分布线：多达8个电压输入通道。差分接线使用两条信号引线测量目标变量，导线功能与实际测量值之间的差异增加了对EMI的抵抗力，因此在关键测量中推荐使用。
2. 信号范围：
• 支持0至10 V（单极性）和-10至+10 V（双极性）电压信号。
3. 分辨率：
• 0至10VDC时分辨率为2.5 mV（1 LSB = 2.5 mV）。
• -10V至+10V时分辨率为5 mV（1 LSB = 5 mV）。
4. 更新速率：
• 所有16个单端通道的更新速率为6毫秒。
• 所有8个差分通道的更新速率为3毫秒。
5. 测量精度：
• 在25°C（77°F）时为满量程的+/-10.25%。
• 在指定的工作温度范围内为满量程的+/-0.5%。

三、特点与优势

1. 模块化设计：RX3i平台采用模块化设计，允许用户根据需要定制合适的I/O组合，支持各种电压范围和电流容量。
2. 高级诊断功能：提供高级诊断功能，有助于快速定位和解决系统问题。
3. 高速接口：建立在高速接口上，可提供快速、稳定的数据传输。
4. 灵活性：支持热插拔，便于维护和升级。
5. 易用性：所有I/O模块都配有拆卸端子板，便于调试和维护。同时，支持多种线规范围和连接方式，确保接线稳定性和一致的调试体验。

四、应用场景

Emerson IC694ALG222GE RX3i模拟输入模块适用于需要高精度模拟信号输入的工业自动化和控制系统，如过程控制、离散控制、机器人控制等领域。其高性能和高级诊断功能使得该模块在关键任务应用中具有显著优势。
