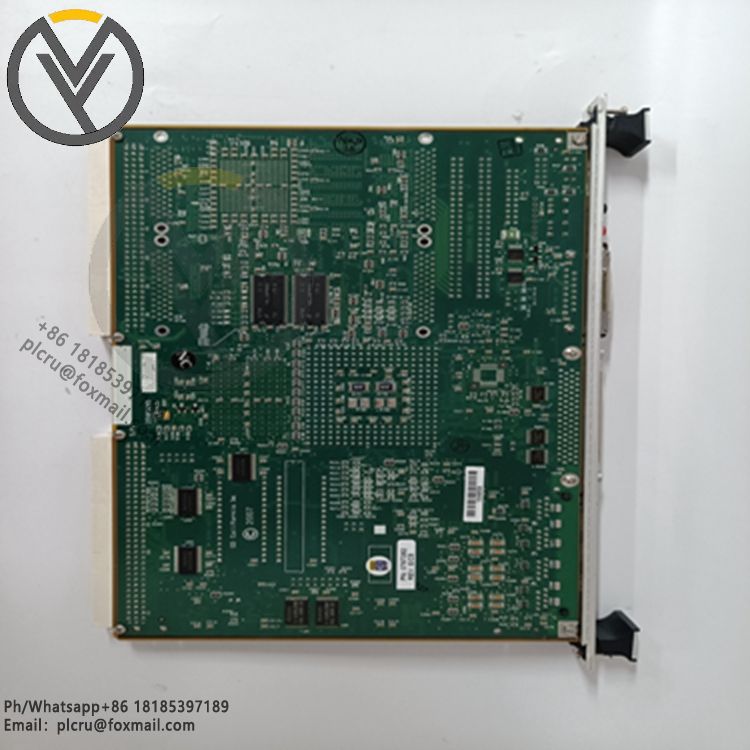

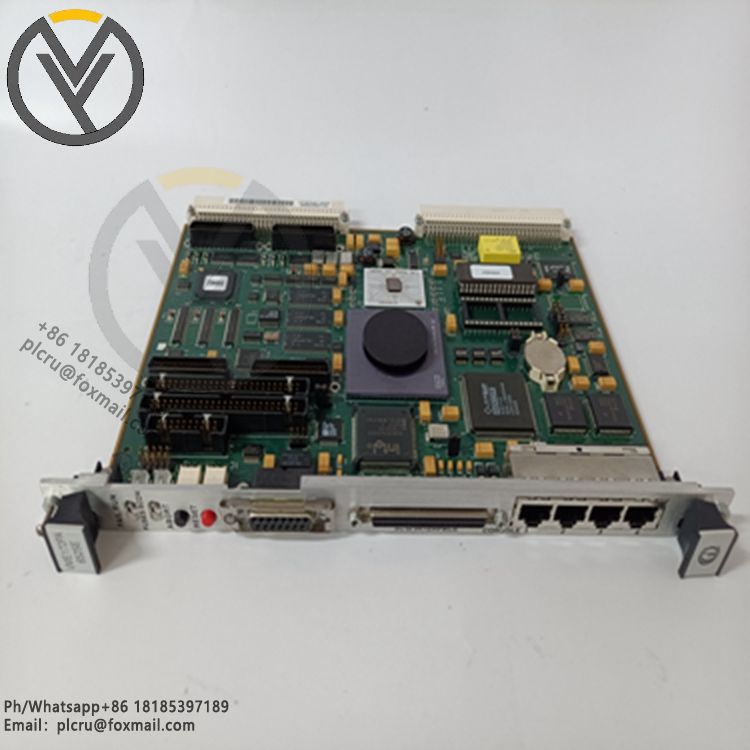

MOTOROLA MVME162-220 嵌入式控制器

MOTOROLA MVME162-220 嵌入式控制器是一款功能强大的嵌入式系统解决方案，以下是关于其特性的详细概述：

1. 微处理器选项：
• MVME162-220 提供多种微处理器选项，包括32 MHz MC68040增强型32位微处理器，带有8KB缓存、MMU（内存管理单元）和FPU（浮点单元）。
• 同时，该控制器也支持可选的25 MHz MC68040 32位微处理器或25 MHz MC68LC040增强型32位微处理器，均带有相应的缓存和内存管理功能。
2. 内存与存储：
• MVME162-220 提供4、8或16MB的共享DRAM（动态随机存取内存），以满足不同应用的数据处理需求。
• 控制器还配备了512KB的SRAM（静态随机存取内存），并带有备用电池，确保数据的持久性。
• 此外，还包含1MB的闪存，可用于板载监视器/调试器或用户安装的固件。
3. 接口与通信：
• MVME162-220 具有A32/D64 VME总线主/从接口，支持高性能的系统连接和通信。
• 提供两个串行通信端口，其中控制台端口作为EIA-232-D DTE，第二端口用户可配置用于EIA-232-D/EIA-422（V.36）DTE/DCE，满足多种通信协议的需求。
• 控制器还包含四个16或32位的IndustryPack®端口，每个端口一个DMA（直接内存访问）通道，用于高效的数据传输。
4. 定时器与监控：
• MVME162-220 配备了六个32位定时器（其中四个不带VMEbus）和一个看门狗定时器，用于系统的精确控制和故障监控。
5. 扩展选项：
• 提供可选的SCSI总线接口，支持32位本地总线突发DMA，满足大规模数据存储和传输的需求。
• 可选的以太网收发器接口，带有32位本地总线DMA，方便控制器接入以太网进行网络通信。
6. 其他特性：
• MVME162-220 还包含一个32针PLCC EPROM插座，用于存储和加载固件。
• 支持VMEbus的四级请求器、七级中断器和七级中断处理程序，确保系统的高效运行和故障处理。
• 远程RESET/ABORT/STATUS控制功能，方便用户远程管理系统状态。
• 车载调试器和诊断固件，便于系统开发和故障排查。
7. IndustriPack接口：
• MVME162-220 的一个关键功能是IndustriPack逻辑接口，为IndustriPack模块提供了一条32位数据路径，可连接到本地MC68040总线。
• IndustriPack模块提供了与“真实世界”应用程序的各种连接，如I/O、控制、接口、模拟和数字功能。
• MVME162上最多可安装四个单宽或两个双宽IndustriPack模块，但仍只能占用一个VME插槽。

总结：MOTOROLA MVME162-220 嵌入式控制器是一款功能丰富、配置灵活的嵌入式系统解决方案，适用于各种工业自动化、控制系统和网络通信应用。
